DC12V電源口的直流防護

隨著安防行業的蓬勃發展，視頻監控越來越普及，從原來的特殊崗位、行業發展到至今的小區園區、走廊、甚至是家庭內部。所以在攝像頭的供電方式也跟著多樣起來，由原來的220V交流供電發展至今的集中DC供電，POE供電等。成本越來越低，集成度越來越高，空間體積要求也越來越高。而檳城電子也一直延續著迎合客戶需求、自主開發、獨立創新的理念，開發出一系列小體積、高性能的產品，來應對行業變化的需求。

在攝像頭的電源口防護上，檳城電子一直引領潮流，目前我們率先推出了SMB-T的封裝形式，將SMB 封裝TVS實現SMC TVS  1500W的功率。該器件外觀是三極管，實際應用可以作為二極管應用。

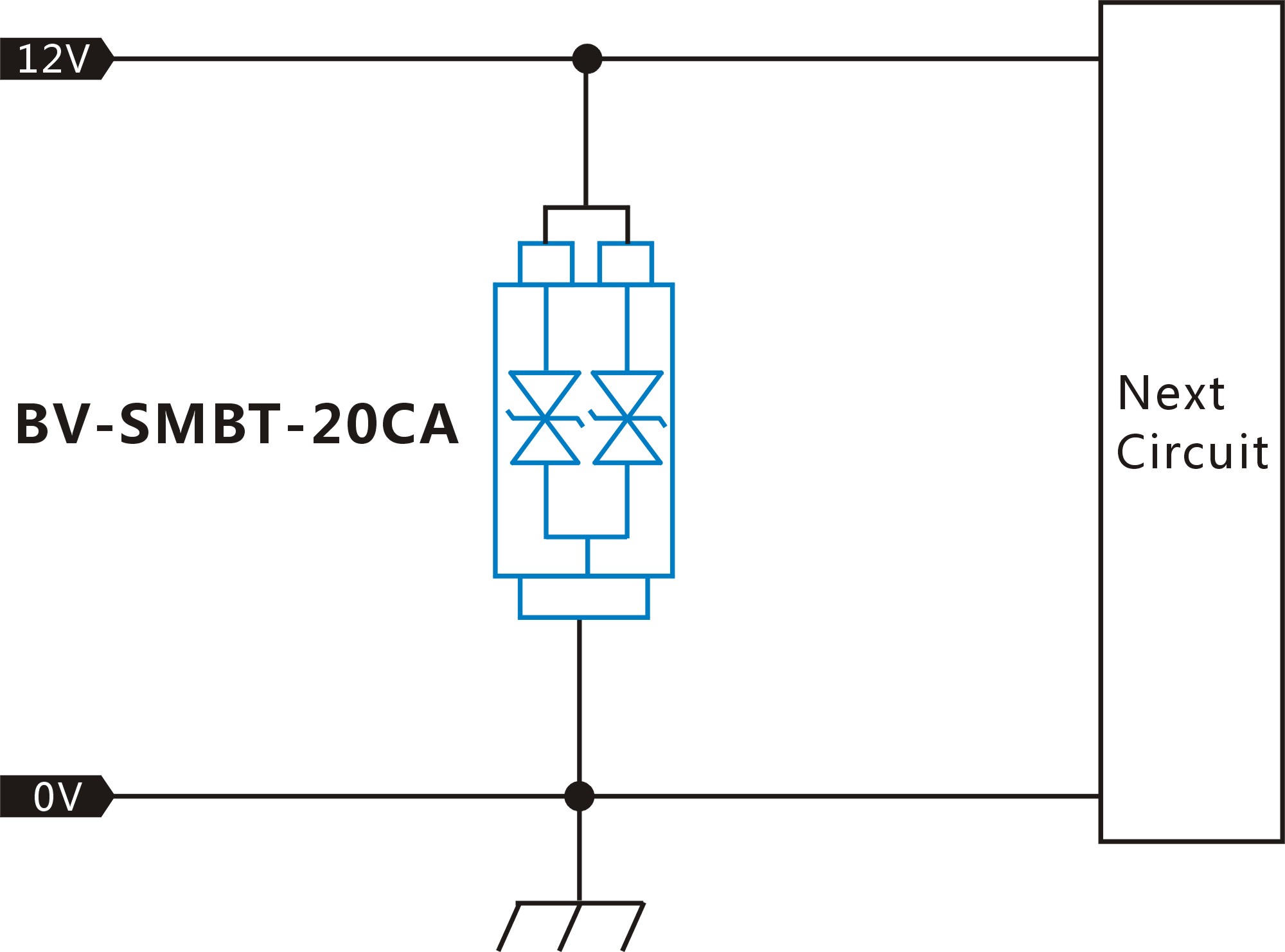

以下是DC12V的電源口解決方案：

      該方案能通過差模1.2/50μs-8/20μs @2KV-1KA的測試需求，這個測試條件能涵蓋室內安裝、樓道安裝等應用環境。按照這個測試條件，需要1500W的TVS才能滿足該項測試，按照傳統的封裝形式，必須要求SMC的封裝才能做出這么大功率的TVS，而檳城電子，憑借自身的優勢，創新的設計出SMB-T封裝，使用2合一的形式，將SMB封裝的TVS做成1500W的產品，有效的利用膠體內部空間，該產品占板面積為SMB，焊盤完全兼容SMB。

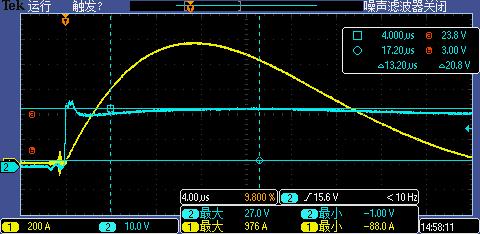

通過實際測試，以下是該器件的殘壓波形：

      從波形看，在1KA（黃色） 時，殘壓為27V（藍色），這個保護水平完全能滿足市場上DCDC模塊的耐壓水平，也就是說，BV-SMBT-20CA能滿足DC12V電源口，測試1.2/50-8/20μs@2KV-1KA的測試要求。

      在實際應用過程中，DC12V電源端口在安裝施工通電時，為滿足線路正常供電，設備正常運轉，安裝工程師會將電源的輸出電壓調高，保證在遠處設備的運轉功率，所以，如果在輸入端還是采用15V或者18V的TVS，有可能會長時間的導通，甚至短路，從而導致電源線路起火燃燒，更有甚者，引起火災等嚴重后果。未防止該類情況發生，我們推薦使用20V的TVS ,這樣，盡管電源怎么調整，正常的工作電壓都不會讓TVS動作。

       綜上所述，BV-SMBT-20CA，不但在體積上占有優勢，而且性能上也不遜色與常規規的SMC 1500W的TVS，完全能符合安防攝像頭DC12V電源口的應用。
